Dans le cadre d’un projet mené avec notre client et partenaire industriel WTechnologies, pour le compte de la société ASPEN, notre bureau d’études a été sollicité pour prendre en charge la conception et la réalisation de la partie mécanique d’un prototype de banc de mesure de débit d’air.
L’objectif du projet était de développer un dispositif permettant de caractériser et quantifier le flux d’air délivré par un équipement utilisé pour l’alimentation continue d’échantillons de laboratoire.
La première étape a consisté à effectuer un relevé dimensionnel complet de l’équipement existant, afin de disposer des données géométriques nécessaires à la conception du dispositif de mesure. Cette phase de prise de cotes a notamment permis d’identifier les interfaces mécaniques les plus adaptées ainsi que les contraintes d’encombrement liées à l’intégration du système de mesure.

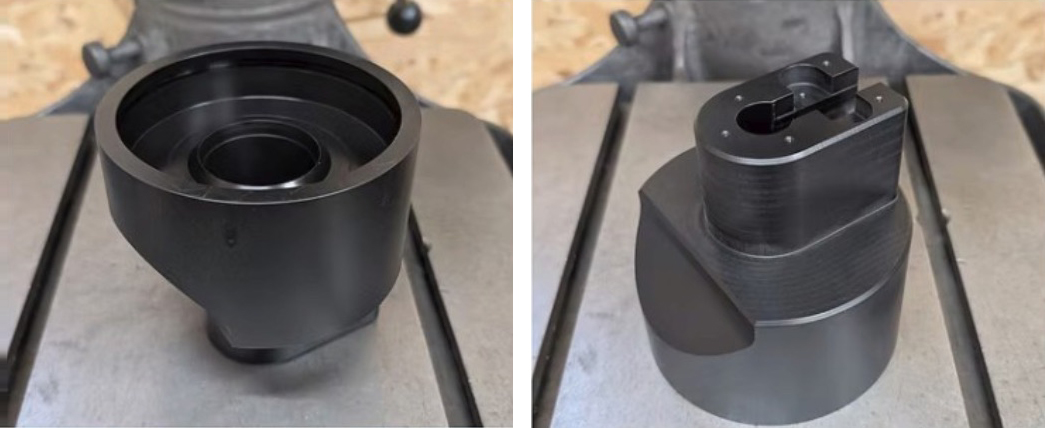

À partir de ces relevés, nous avons conçu un capotage spécifique sur mesure, destiné à canaliser le flux d’air et à permettre l’intégration d’un capteur de vitesse d’écoulement. La conception mécanique a ainsi dû prendre en compte à la fois les contraintes d’intégration sur l’équipement existant et la nécessité de positionner le capteur de manière cohérente vis-à-vis du flux à caractériser.
La réalisation du prototype a ensuite permis de valider l’intégration mécanique du dispositif et de disposer d’une première solution fonctionnelle pour la mesure et la caractérisation du flux d’air.
